三效濃縮器_三效節能外循環真空濃縮器
濃縮設備中真空外循環濃縮設備是食品工廠生產過程中的設備之一。它利用真空蒸發或機械分離等方法來達到物料濃縮。
【一、三效濃縮器（罐）組成部件】
該三效節能外循環真空濃縮器簡稱為三效濃縮器（罐），它由一效加熱室、蒸發室、二效加熱室、三效加熱室、受水器、冷卻器等組成。
【二、三效濃縮器（罐）用途】
三效濃縮器用于中藥、西藥、淀粉糖、食品等物料濃縮與工業有機溶劑（如酒精）的回收，用于批量、品種多的熱敏性物料的低溫真空外循環濃縮。

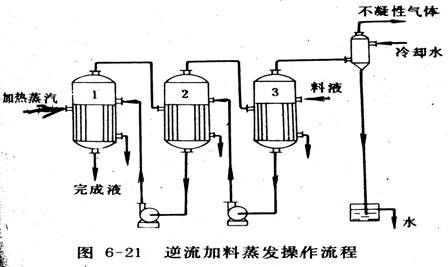

【三、三效濃縮器（罐）工作原理】
三效濃縮器在一、二效分離器內隔板隔出頂部與內腔相通的蒸汽腔，蒸汽腔底部接直管與下一級加熱器連接，為二次或三次蒸汽管。蒸汽從分離器頂部進入蒸汽腔，進入下一級加熱器。
【四、三效濃縮器（罐）特點】
1、該設備外加熱循環，受熱時間短，適合于熱敏，多品種物料生產。
2、蒸發能力大，速度快。
3、它與單效濃縮器和雙效濃縮器相比，濃縮比重要大的多。
4、改善勞動條件，進行正常。
5、綜合利用：本設備用不銹鋼材料。
2、蒸發能力大，速度快。
3、它與單效濃縮器和雙效濃縮器相比，濃縮比重要大的多。
4、改善勞動條件，進行正常。
5、綜合利用：本設備用不銹鋼材料。
【五、三效濃縮器（罐）技術參數】
|
規格/型號 |
SJN-500 |
SJN-1000 |
SJN-1500 |
SJN-2000 |
SJN-5000 | |
|
蒸發量 |
600 |
1200 |
1700 |
2300 |
5500 | |
|
蒸汽壓力（Mpa） |
0.05-0.09 | |||||
|
耗汽量（kg/h） |
200 |
350 |
500 |
650 |
1500 | |
|
濃縮比 |
1.25-1.4 | |||||
|
耗水量（T/H循環） |
5 |
10 |
13 |
15 |
25 | |
|
外形尺寸 |
長 |
5000 |
6500 |
7000 |
7500 |
8000 |
|
寬 |
1300 |
1500 |
1700 |
2000 |
2000 | |
|
高 |
3000 |
3300 |
3500 |
4000 |
4500 | |
|
|
真空度(Mpa) |
蒸發溫度（℃） | ||||
|
三效 |
-0.08 |
65 | ||||
溫馨提示：
1、濃縮器參數可能會根據物理的性質及實際的使用工況有所調整。
2、濃縮器選型時需明確物料性質、物料濃度、水的蒸發量等，詳細可致電。

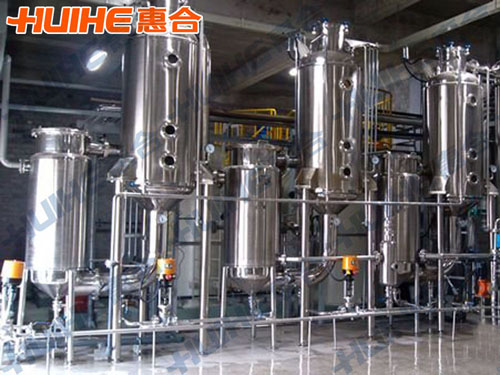

【六、三效濃縮器（罐）成品圖】
【七、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【提取設備案例展示】
【八、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是里面防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝可以保護產品不受物流途中的損壞。
