首頁 》產品中心 》 正錐型提取罐_多功能正錐型提取罐介紹
正錐型提取罐_多功能正錐型提取罐
多功能正錐型提取罐是醫藥、生物、食品、化工中常用的浸出提取設備。提供物料水提取、醇提取、揮發油提取并可回收渣滓中的溶劑，用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。效率高、操作方便等特點。
【一、多功能正錐型提取罐的用途】
此種類型的提取設備用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶。
【二、多功能正錐型提取罐的結構】

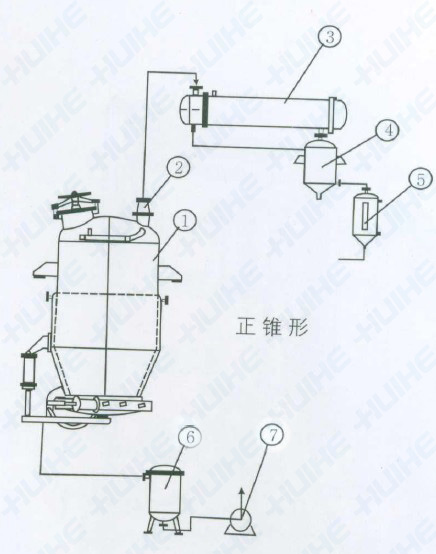

多功能正錐型提取罐結構圖
（多功能正錐型提取罐結構圖注解：1、提取罐 2、消泡器 3、冷疑器 4、冷卻器 5、油水分離器 6、過濾器 7、油水分離器）
【三、多功能正錐型提取罐的特點】
1、傳統形式，所占建筑空間較小，為提取車間使用。2、出渣門上設有底部加熱，使藥材提取。
3、改進出液方式和增加攪拌裝置后可用于動態提取系統。
4、效率高、操作方便。
【四、多功能正錐型提取罐技術參數】
|
規格型號 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 | |
|
全容積(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 | |
|
罐內設計壓力(MPa) |
0.09 | ||||||
|
夾套內設計壓力(MPa) |
0.3 | ||||||
|
加料口直徑(㎜) |
400 |
400 |
400 |
500 |
500 |
500 | |
|
加熱面積(㎡) |
3 |
4.7 |
6.8 |
10 |
12 |
15 | |
|
冷凝面積(㎡) |
4 |
5.4 |
8 |
10 |
15 |
18 | |
|
冷卻面積(㎡) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 | |
|
過濾面積(㎡) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 | |
|
排渣門直徑(㎜) |
800 |
800 |
800 |
1000 |
1000 |
1000 | |
|
耗汽（kg/h） |
285 |
346 |
570 |
718 |
903 |
1140 | |
|
設備重量 |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 | |
|
加熱汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 | |
|
二次汽管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 | |
|
冷卻水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 | |
|
電動機功率Kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 | |
|
攪拌轉速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 | |
溫馨提示：
1、提取罐參數可能會根據物理的性質及實際的使用工況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。

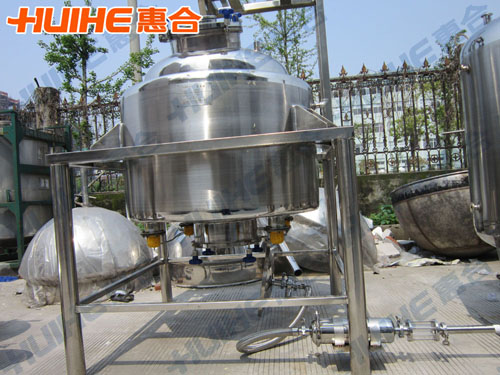

【五、多功能正錐型提取罐的成品圖】
