CIP清洗_CIP系統_CIP就地清洗系統
CIP清洗系統俗稱cip就地清洗系統簡稱CIP，又稱CIP清洗定位系統或定位清洗（cleaning in place）。
就地清洗是指不用拆開或移動裝置，即采用洗凈液（有酸性和堿性兩種洗凈液），對設備裝置加以作用，把與食品的接觸面洗凈。
【一、CIP系統_CIP就地清洗系統分類】
1、按結構形式分為：一體式CIP清洗系統、分體式CIP清洗系統
2、按加熱方式分為：蒸汽加熱CIP清洗系統、電加熱CIP清洗系統
【二、CIP系統_CIP就地清洗系統結構】
CIP清洗罐按清洗量大小及清洗要求，分別為連體式CIP清洗（也稱一體式CIP）與分體式CIP清洗結構。
1、連體式結構：主要由酸液罐、堿液罐、清水罐、機架、清洗液送出分配器及離心泵等組成。
2、分體式結構：主要由酸液罐、堿液罐、熱水罐、清水罐、濃酸罐、濃堿罐、板片式加熱器、清洗液送出分配器及離心泵等組成。
①酸罐：SUS304，容積500—3000L等，可根據客戶要求定制；
②堿罐：SUS304，容積500—3000L等，可根據客戶要求定制；
③水罐：SUS304，容積500—3000L等，可根據客戶要求定制；
1、連體式結構：主要由酸液罐、堿液罐、清水罐、機架、清洗液送出分配器及離心泵等組成。
2、分體式結構：主要由酸液罐、堿液罐、熱水罐、清水罐、濃酸罐、濃堿罐、板片式加熱器、清洗液送出分配器及離心泵等組成。
①酸罐：SUS304，容積500—3000L等，可根據客戶要求定制；
②堿罐：SUS304，容積500—3000L等，可根據客戶要求定制；
③水罐：SUS304，容積500—3000L等，可根據客戶要求定制；

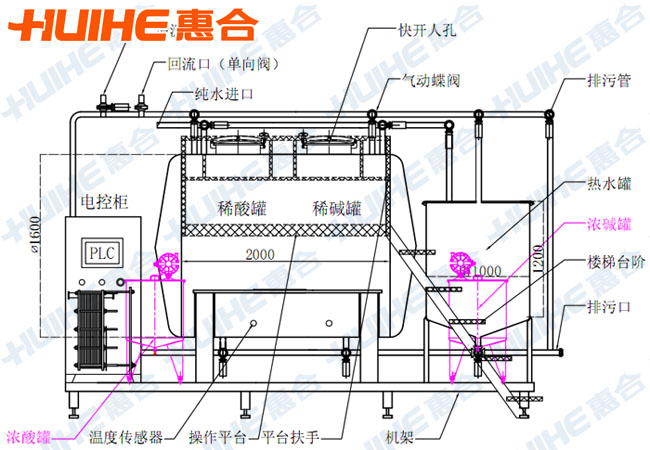

全自動一休式CIP清洗系統俯視結構圖

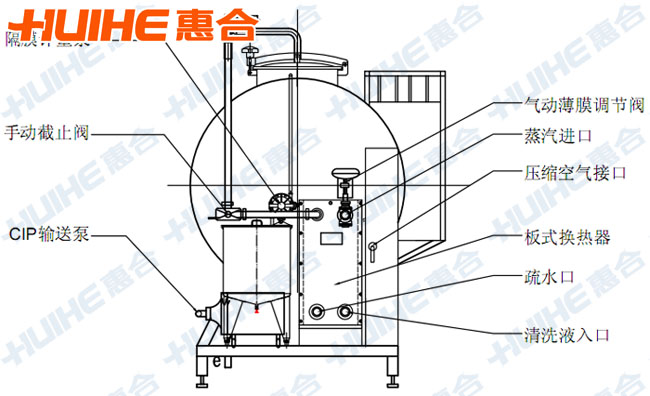

全自動一休式CIP清洗系統正視結構圖
4、進程泵、回程泵、轉換板、板式換熱器、半自動控制箱、操作控制平臺、管道閥門。

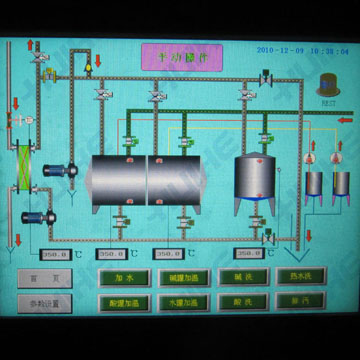

CIP清洗系統操作控制臺
【三、CIP系統_CIP就地清洗系統用途】
CIP清洗系統應用于流體制藥、乳品、啤酒、制藥、罐頭、調味品及一般食品加工工藝的管道、罐體容器設備就地的清洗。
CIP清洗_CIP系統_CIP就地清洗系統產品范圍實例展示
【四、CIP系統_CIP就地清洗系統特點】
1、CIP清洗系統的經濟運行成本低，結構緊湊，占地面積小.安裝.維護方便，對缸罐容器及管道等生產設備進行就地清洗。
2、 該系統可根據生產需要分為一路至四路。二路及二路以上，既能分區同時清洗同一個或二個以上區域，也能在生產過程中邊生產邊清洗。
3、 采用氣動隔膜泵抽吸濃酸濃堿，降低了運行成本。
4、全自動CIP，能對清洗液進行檢測.加液.排放.顯示與調整，操作簡單，清洗效果好。
5、自動切換各工藝參數，自動調節清洗時間、PH、溫度等參數。
6、操作可記錄。
7、CIP清洗系統有單罐雙罐及多罐供用戶選擇，有移動式及固定式。
【五、CIP就地清洗系統清洗程序】
以飲料行業為例，其清洗程序如下：
1．洗滌3—5分鐘，常溫或60℃以上的熱水；堿洗10—20分鐘，1%—2%溶液，60℃—80℃；中間洗滌5—10分鐘，60℃以下的清水；最后洗滌3—5分鐘，清水。
2．洗滌3—5分鐘，常溫或60℃以上的熱水；堿洗5—10分鐘，1%—2%溶液，60℃—80℃，中間洗滌5—10分鐘，60℃以下的清水，消毒10—20分鐘，90℃以上的熱水。
清洗流量實際上是為了清洗液流速，從而產生作用，取得清洗效果。
【六、CIP系統_CIP就地清洗系統參數】
|
規格型號 |
CIP-0.5 |
CIP-1 |
CIP-2 |
CIP-3 |
CIP-4 |
|
酸罐L |
500 |
1000 |
2000 |
3000 |
4000 |
|
堿罐L |
500 |
1000 |
2000 |
3000 |
4000 |
|
熱水罐L |
500 |
1000 |
2000 |
3000 |
4000 |
|
加熱方式 |
盤管、板式、管式加熱、蒸汽加熱 | ||||
|
CIP泵 |
10T/H |
10T/H |
20T/H |
20T/H |
30T/H |
|
泵揚程m |
24 |
24 |
36 |
36 |
36 |
|
泵功率kw |
2.2 |
2.2 |
5.5 |
5.5 |
7.5 |
溫馨提示：以上CIP清洗系統參數均為標準參數，如有特殊要求，請?zhí)岢觯?/FONT>
【七、CIP系統_CIP就地清洗系統成品圖】

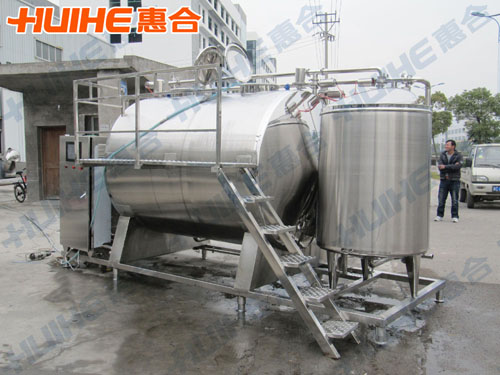

CIP就地清洗系統成品圖1
CIP就地清洗系統成品圖2
