首頁 》產品中心 》 斜錐型提取罐_多功能斜錐型提取罐介紹
斜錐型提取罐_多功能斜錐型提取罐
【一、多功能斜錐型提取罐的用途】
該斜錐型提取設備用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶媒的回收等多種工藝操作。
【二、多功能斜錐型提取罐的結構】
該多功能斜錐型提取罐設備由消沫器、冷凝器、冷卻器、過濾器、油水分離器、藥液泵、管道過濾器及內部聯接管路構成。
【三、多功能斜錐型提取罐的特點】
1、筒體直徑大，加熱面積大。2、氣動開閉出渣門。出渣門小，出渣門密封好。
3、進液為上進液方式。
【四、多功能斜錐型提取罐技術參數】
|
規格型號 |
TQ-1000 |
TQ-2000 |
TQ-3000 |
TQ-6000 |
TQ-8000 |
TQ-10000 | |
|
全容積(L) |
1200 |
2300 |
3200 |
6300 |
8500 |
11000 | |
|
罐內設計壓力(MPa) |
0.09 | ||||||
|
夾套內設計壓力(MPa) |
0.3 | ||||||
|
加料口直徑(㎜) |
400 |
400 |
400 |
500 |
500 |
500 | |
|
加熱面積(㎡) |
3 |
4.7 |
6.8 |
10 |
12 |
15 | |
|
冷凝面積(㎡) |
4 |
5.4 |
8 |
10 |
15 |
18 | |
|
冷卻面積(㎡) |
1 |
1 |
1.5 |
2.2 |
2.2 |
2.2 | |
|
過濾面積(㎡) |
0.25 |
0.25 |
0.25 |
0.3 |
0.3 |
0.36 | |
|
排渣門直徑(㎜) |
800 |
800 |
800 |
1000 |
1000 |
1000 | |
|
耗汽（kg/h） |
285 |
346 |
570 |
718 |
903 |
1140 | |
|
設備重量 |
1800 |
2050 |
2400 |
3025 |
4030 |
6500 | |
|
加熱汽管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-80 |
DN-80 | |
|
二次汽管口 |
DN-80 |
DN-80 |
DN-100 |
DN-100 |
DN-100 |
DN-100 | |
|
冷卻水管口 |
DN-50 |
DN-50 |
DN-60 |
DN-60 |
DN-70 |
DN-70 | |
|
電動機功率Kw |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
7.5 | |
|
攪拌轉速ppm/min |
21 |
21 |
32 |
32 |
32 |
32 | |
溫馨提示：
1、提取罐參數可能會根據物理的性質及實際的使用工況有所調整。
2、提取罐選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可致電。

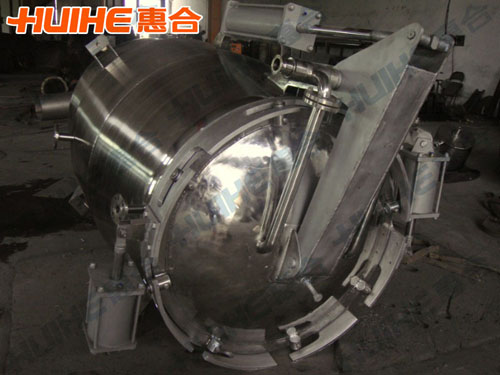

【五、多功能斜錐型提取罐的成品圖】
【六、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【提取設備案例展示】
【七、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是防震泡沫紙或呢絨袋或木箱包裝進行封裝的，這樣包裝才可以保護產品不受物流途中的損壞！
