中藥提取罐_小型中藥提取罐介紹

中藥提取罐_小型中藥提取罐

中藥提取罐是為中藥廠，煮、提工序設計的設備，在本工序內能提取，酒精回收，揮發油分離。中藥提取罐設備中藥材水提取、醇提取、揮發油提取并可回收渣滓中的溶劑，用于滲漉、溫浸、回流、循環浸漬、加壓或減壓浸出等多種浸出工藝。操作方便等特點。

【一、中藥提取罐的分類】

該提取設備一般可以分為以下幾種：

1、按提取工藝可分為：蘑菇型提取罐、斜錐型提取罐、直筒型提取罐、正錐型提取罐、倒錐式提取罐；

2、按溶劑可分為：醇提取罐、水提取罐；

3、按攪拌可分為：靜態多功能提取罐、動態多功能提取罐；

4、按應用范圍可分為：食品多功能提取罐、化工多功能提取罐、中藥多功能提取罐、制藥多功能提取罐等！

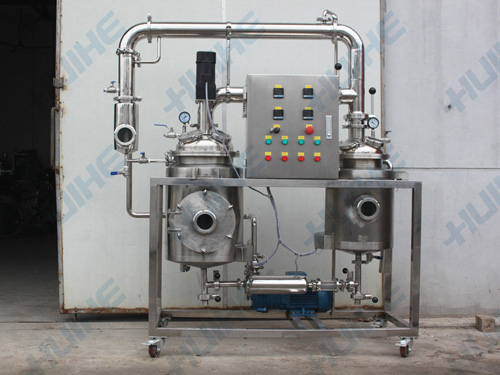

中藥提取罐結構圖展示

中藥提取罐及提取工藝結構圖

【二、中藥提取罐的用途】

用于中藥、植物、生物制藥、食品、化工等行業的常壓、微壓、水煎、溫浸、熱回流強制循壞、滲透、芳香油成分的提取及有機溶劑的回收等多種工藝。

【三、中藥提取罐的結構】

該提取設備包括提取罐罐體，在提取罐罐體的下部的外壁上構成有法蘭邊；出渣門鎖定機構，設置在提取罐罐體的外壁上；出渣門提攜機構，設置在提取罐罐體的外壁上；出渣門和出渣門架，出渣門與出渣門架鉸接，在出渣門上開設出液孔；過濾網和孔板，過濾網疊置在孔板上；括渣裝置，設置在提取罐罐體的頂部，密封圈，位于出渣門與法蘭邊之間。

【四、中藥提取罐的工作原理】

【五、中藥提取罐的特點】

1、提取罐罐體與物料接觸部分不銹鋼304/316L制造

【六、中藥提取罐技術參數】

規格型號	TQ-1000	TQ-2000	TQ-3000	TQ-6000	TQ-8000	TQ-10000
全容積(L)	1200	2300	3200	6300	8500	11000
罐內設計壓力(MPa)	0.09
夾套內設計壓力(MPa)	0.3
加料口直徑(㎜)	400	400	400	500	500	500
加熱面積(㎡)	3	4.7	6.8	10	12	15
冷凝面積(㎡)	4	5.4	8	10	15	18
冷卻面積(㎡)	1	1	1.5	2.2	2.2	2.2
過濾面積(㎡)	0.25	0.25	0.25	0.3	0.3	0.36
排渣門直徑(㎜)	800	800	800	1000	1000	1000
耗汽（kg/h）	285	346	570	718	903	1140
設備重量	1800	2050	2400	3025	4030	6500
加熱汽管口	DN-50	DN-50	DN-60	DN-60	DN-80	DN-80
二次汽管口	DN-80	DN-80	DN-100	DN-100	DN-100	DN-100
冷卻水管口	DN-50	DN-50	DN-60	DN-60	DN-70	DN-70
電動機功率Kw	2.2	4.0	5.5	5.5	7.5	7.5
攪拌轉速ppm/min	21	21	32	32	32	32
