提取罐_中藥多功能提取罐介紹

提取罐_中藥多功能提取罐

提取罐是醫藥、生物、食品、化工中的浸出提取設備。適合于植物產物所含成分的浸出提取。

2、按溶劑可分為：醇提取罐、水提取罐；

4、按應用范圍可分為：食品多功能提取罐、化工多功能提取罐、中藥多功能提取罐、制藥多功能提取罐等！

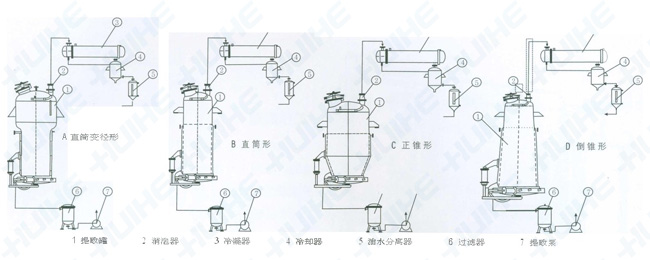

提取罐結構圖展示

該提取設備適用于中藥，植物，動物，食品、化工等行業的煮、提工序設計的，在本工序內能提取，酒精回收，揮發油分離。

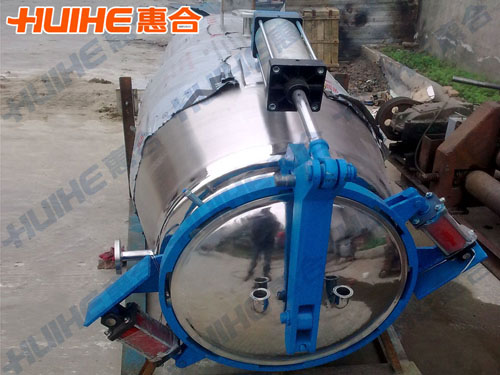

1、主罐，提取罐罐體帶夾套，便于換熱，上有人孔，下有氣缸兩只，帶動了出渣門開關，勞動強度低。

2、捕集器，用來消除煎煮中藥時產生的泡沫，并防止藥流蒸汽中的藥渣進入冷凝器。

3、冷凝器，作用為藥液蒸汽進行冷凝與酒精回收。

3、冷卻器，作用對冷凝液與溶媒進行冷卻。

4、油水分離器，作用在提油時，經冷卻的回收液進行油分離，以獲得的芳香油。

5、氣液分離器，分離汽液防止放空時的液體帶出罐外。

6、減速器，攪拌缸內的物料，使之提取的固體內部有效成分能加熱與煮出來，有利于出渣。

提取系統包括提取罐、冷凝冷卻系統、攪拌系統、加料系統、出料系統、過濾系統、清洗系統、電控、離心設備等部分組成

該提取罐的原理是整個提取過程是在可循環系統內完成，可行常壓提取，也可帶壓低提取、無論是水提、醇提、提油或作其它用途，其具體工藝要求有中藥廠根據藥物性能要求自行切出。

1、提取罐罐體與物料接觸部分采用不銹鋼304/316L制造，

2、提取罐保溫層以巖棉或聚氨酯發泡作為保溫材料

3、可實現在線CIP\SIP，采用快開接口。

4、內罐體鏡面拋光Ra≤0.4。

5、設備夾套內可通入蒸汽或冷媒以使物料處于溫度下，操作方便等特點

6、設備密封采用機械密封，物料少受污染。調速裝置，攪拌軸轉速調節范圍大，攪拌均勻，平穩。

7、設備氣動開閉出渣門，人工輔助出渣，出渣順暢。
