電加熱冷熱缸
電加熱冷熱缸由內外夾層，立式攪拌器，電熱管等組成。缸體為開啟式圓柱形不銹鋼容器。
【一、電加熱冷熱缸用途】
該冷熱缸（罐）用于乳制品加工、牧場、食品、制藥、冷飲及化工等行業，作為加熱、冷卻保溫或貯藏漿液的設備，用于牛奶巴氏消毒與保溫。
【二、電加熱冷缸分類】
1、按物料進出分可以分為：敞開式冷熱缸，封閉式冷熱缸；2、按結構可以分為：普通型冷熱缸，上下錐形冷熱缸，上下封頭冷熱缸。
【三、電加熱冷熱缸結構】
結構：由內膽、夾套、保溫層、外包皮、減速器、攪拌槳、溫度計、電熱管等組成。
內膽：采用不銹鋼板304材料制成，表面拋光。
中層夾套：采用A3鋼板或1Cr18Ni9Ti鋼板制成。
保溫組：由不銹鋼板拋成魚鱗花紋而成。
減速器：擺線針輪行星減速器，固定在橫梁中的托架上，減速器輪出軸與攪拌槳聯接，采用活套聯接，便于拆裝與清洗。
電加熱管：位于缸體底部。
電加熱冷熱缸結構示意圖
【四、電加熱冷熱缸細節制作】
1、容積：根據需求而定；
2、罐體：內表面鏡面拋光處理；
3、上蓋：為兩扇可開式活動蓋，內外表面鏡面拋光處理
4、內斜底：罐體底部呈5°傾斜；
5、夾套形式：全夾套(內置螺旋式導流板)、半圓盤管夾套、蜂窩夾套；
6、保溫材料：填充珍珠棉、巖棉或聚氨酯澆注發泡；
7、外殼體表面處理方式：鏡面拋光或2B原色亞光或噴砂處理；
8、攪拌裝置：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗；
9、攪拌轉速：10～120r/min(定速)；槳葉形式：框式、錨式、槳葉式等；
10、支腳形式：圓管式；
11、設備配置：溫度計(數顯式或表盤式)、料液進出口、備用口、蒸汽進出口及冷卻水進出口等；
12、材質：內罐體SUS304或SUS316L；夾套和外保護殼體為SUS304；
【五、電加熱冷熱缸基本技術參數】
|
規格 |
300L |
600L |
1000L |
2000L |
3000L |
4000L |
5000L |
|
加熱面積㎡ |
1.6 |
2.5 |
4.5 |
7.5 |
8.5 |
10.5 |
13.3 |
|
電機功率Kw |
0.55 |
0.75 |
1.1 |
1.5 |
1.5 |
1.5 |
2.2 |
|
公稱容積L |
300 |
600 |
1000 |
2000 |
3000 |
4000 |
5000 |
|
工作壓力Mpa |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
|
試驗壓力Mpa |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
|
攪拌器轉速r/min |
36 |
36 |
36 |
36 |
36 |
36 |
36 |
|
物料進出口DN |
40 |
40 |
40 |
50 |
50 |
50 |
50 |
溫馨提示：
1、圖表中冷熱缸參數為標準配置，如客戶另有要求，請提出。
2、冷熱缸夾層工作壓力≤0.09Mpa，如客戶有特殊要求可按要求定做。
3、冷熱缸選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。
【六、電加熱冷熱缸車間圖】

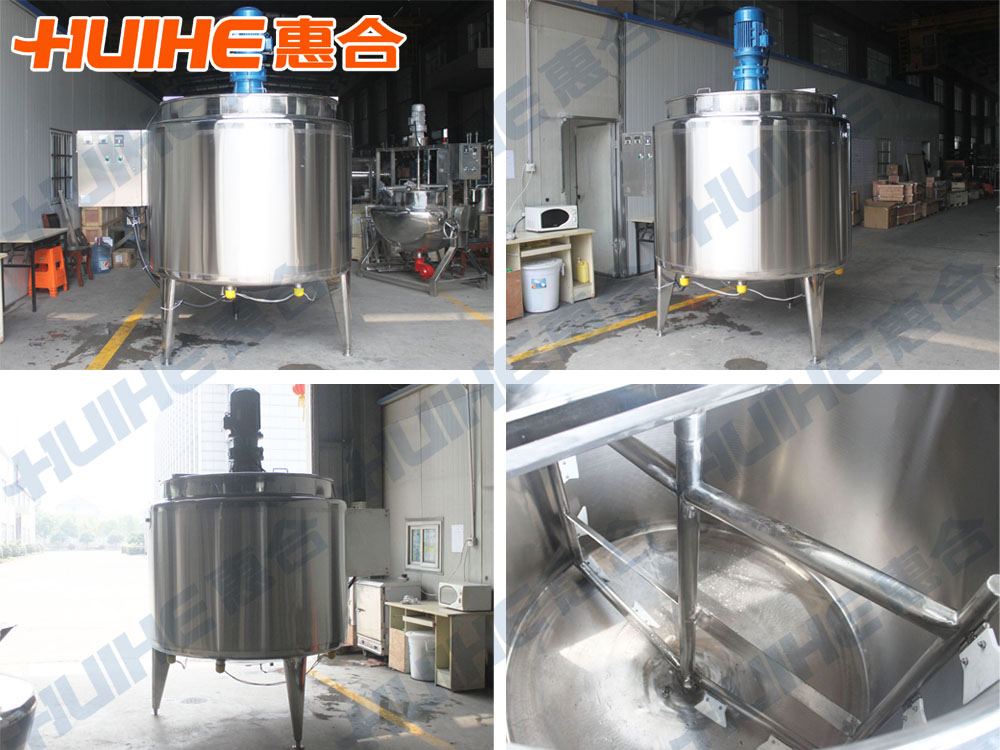

電加熱冷熱缸多角度展示
【七、惠合實力展示】
【惠合設計團隊】
【惠合工廠展示】
【不銹鋼容器案例展示】
【選擇惠合的6大理由】
1、惠合公司設有銷售部、工程部、售后部，我們都為您服務；
2、我們拼的不是價格，而是質量及友好的服務；
3、我們的業務員和工程師會耐心聽完你的要求，為您物料量身定做；
4、我們的售后同事會從你下單到使用到實際生產服務于您；
5、15年行業經驗；
6、工廠、辦公室現場參觀。
【八、惠合產品質量及服務介紹】
惠合生產的不銹鋼容器產品包裝是采用防震泡沫紙或呢絨袋或用木箱包裝進行封裝的，這樣包裝可以保護產品不受物流途中的損壞。
